OKOSCAN UT73HS高速轨道车专用检测系统
名称 : 轨道车检测系统
型号 : OKOSCAN UT73HS
产品详情

OKOSCAN UT73HS高速轨道车专用检测系统


OKOSCAN UT73HS.jpg    OKOSCAN UT73HS-1.jpg

设计目的:OKOSCANUT73HS系统主要用于高速轨道车的钢轨自动化超声检测,最大检测速度可达40 km/h,该系统可发现轨道所有致命类型缺陷,如:横向和纵向裂纹以及螺旋孔裂纹等等。


系统配备的设备和配件包括:

-    探伤框架

-    4个轮式探头

-    OKO-24超声模块

-    编码器

-    数据分析专用软件。

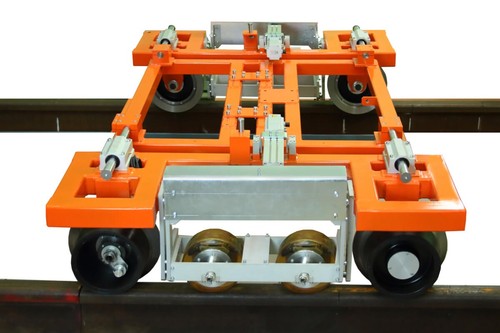

探伤小车:

探伤小车主要用于定位和带动轮式超声探头进行检测,小车上安装电子驱动单元,主要是用于根据不同轨距类型自动调整宽度,保证轮式探头中心始终与钢轨保持稳定检测状态。

探伤小车的主要特点:

l   检测曲率半径不小于200 m的曲面(在低速下-不小于120 m);

l   根据轨距类型自动调整宽度;

l   易于维护

l   能控制悬挂系统(倾斜)

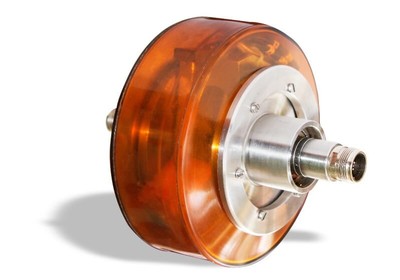

轮式探头:

超声波轨道检测系统中包含4个轮式探头。 每个探头包括

频率:2 MHz,角度:70°传感器:3个;

OKOSCAN UT73HS-2.jpg

频率:2 MHz,角度:45°传感器:1个;

频率:2 MHz,角度:40°传感器:1个;

频率:4 MHz,角度:0°传感器:1个;

频率:2 MHz,角度:58°传感器:2个;


超声模块:

OKOSCAN UT73HS系统采用OKO-24单通道超声模块,频率范围为1-7 MHz,初始脉冲发射频率高达4 kHz。

OKOSCAN UT73HS结构设计了两种超声模块定位方案:

1、直接安装在手推车上。此种方式具有更好的抗干扰性,轮式探头与超声模块连接线缆较短,从超声模块到PC通过以太网进行数据传输。

2、安装于检测车上。这种不同的定位方式减轻了额外的负荷,降低了手推车的重量,超声波模块不受外部气候条件的影响。

数据分析专用软件:

OKOSCAN UT73HS系统采用专业数据分析软件,这个软件包括:

OKOSCAN UT73HS-3.jpg

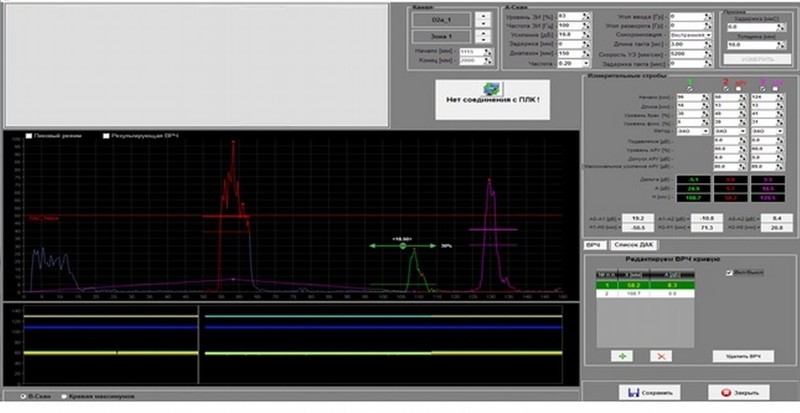

通道参数设置

OKOSCAN UT73HS-4.jpg

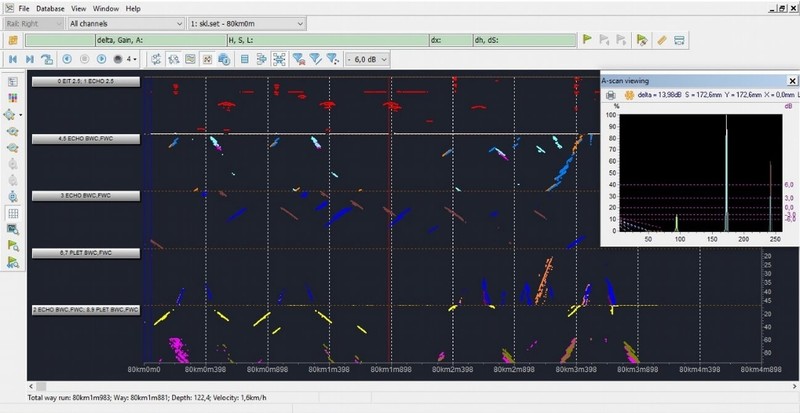

检测-查看和结果分析
